木蘭清沸石內(nèi)墻壁材基層處理方案
一、基層相關國家標準
建筑室內(nèi)用膩子的性能技術指標
| 項目 |
技術指標 | 試驗方 法 | ||||
| 一般型（Ｙ） | 柔韌型（Ｒ） | 耐水型（N） | ||||
| 容器中狀態(tài) | 無結塊、均勻 | 《建筑 室內(nèi)用 膩子》 JT/T298 |
||||
| 低溫貯存穩(wěn)定性 | 三次循環(huán)不變質(zhì) | |||||
| 施工性 | 刮涂無障礙 | |||||
| 干燥時間 （表干）/h |
單道施工厚度 /mm |
<2 | ≤2 | |||
| ≥2 | ≤5 | |||||
| 初期干燥抗裂性 | 無裂紋 | |||||
| 打磨性 | 手工可打磨 | |||||
| 耐水性 |
—— |
4h 無起泡、開 裂及明顯掉粉 |
48h 無起泡、開 裂及明顯掉粉 |
|||
| 粘結強度 /MPa |
標準狀態(tài) | >0.30 | >0.40 | >0.50 | ||
| 浸水后 | —— | —— | >0.30 | |||
| 柔韌性 |
—— |
直徑 100mm 無裂紋 |
—— |
|||
| 有害物 質(zhì)限量 |
揮發(fā)性有機化合物含量 （VOC）（g/kg） |
≤15 |
||||
| 苯、甲苯、乙苯、二甲 苯總和/（mg/kg） |
≤300 |
|||||
| 游離甲苯/（mg/kg） | ≤100 | |||||
| 可溶性重金屬 /（mg/kg） |
鉛 Pb | ≤90 | ||||
| 鎘Ｃｄ | ≤75 | |||||
| 鉻Ｃｒ | ≤60 | |||||
| 汞Ｈｇ | ≤60 | |||||
1 基層應牢固，無空鼓、開裂和起砂。
2 基層應表面平整，立面垂直，陰陽角方正，無缺棱掉角，無明顯的突出點或凹坑。
抹灰基層的允許偏差（mm）
| 檢查項目 | 普通抹灰 | 高級抹灰 |
| 表面平整 | 4 | 3 |
| 立面垂直 | 4 | 3 |
| 陰陽角方正 | —— | 3 |
4 基層應干燥，無明顯的濕痕或滲水現(xiàn)象，保持其含水率 8%以下。
5 基層應偏于中性，pH 值不得大于 10。
二、膩子層處理標準

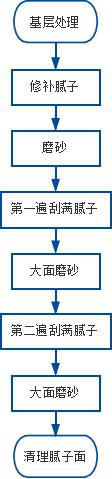

膩子施工按照膩子施工工藝流程圖進行：
涂刮膩子應符合下列要求：
1 涂刮膩子應分層進行，層數(shù)視基層平整度而定，一般 2～3 遍，每遍膩子厚度應不大于 2mm， 膩子與基層間以及膩子層間應粘結牢固；
2 兩道膩子施工間隔時間不宜小于 24h；
3 每一遍膩子打磨后應掃除粉塵，最后一遍膩子應打磨至平整。
《建筑室內(nèi)用膩子》（JG/T298-2010）是目前室內(nèi)建筑膩子產(chǎn)品必須達到的一個最低標 準，所有達不到該標準要求的膩子都是不合格品，禁止出售和使用。
2001 年 10 月 1 日，北京市建委、規(guī)劃委員會發(fā)布了京建材[2001]192 號文件《關于第 三批淘汰和限制使用落后建材產(chǎn)品目錄》，明令限制使用“不耐水的石膏類刮墻膩子”并告 知其替代產(chǎn)品應為“各種耐水膩子”。自此之后，北京市所有新建工程內(nèi)墻墻面必須使用耐
水膩子進行找平，否則整個項目將不予驗收。 耐水性好就意味著使用壽命長，耐水性差就意味著使用壽命很短。一般來說，耐水膩子
正常披刮上墻后，木蘭清產(chǎn)品使用壽命應在 15 年以上，而一般型膩子在外層有乳膠漆保護的情況下也僅能達到 5 年左右。
注：如果所接洽項目墻面膩子不合格，建議以下方案。 1 鏟除不合格產(chǎn)品，重新批刮合格內(nèi)墻耐水膩子。
2 在客戶不愿意鏟除的情況下，簽署客戶告知函，（告知質(zhì)量和耐久性的區(qū)別，及環(huán)保性和 費用的區(qū)別以利后期免責和增加工料預算）。
3 進行不合墻面處理，重新批刮一遍內(nèi)墻耐水膩子或上一層內(nèi)墻水性界面劑，完全干燥后（72 小時以后）才能進行木蘭清沸石壁材施工。并說明耐久性達不到用內(nèi)墻耐水膩子施工標準！
